ホーム > / 製品情報 / シリコンラバーキーパッド / シリコンキーパッドアセンブリ
すぐに統合できる OEM 制御モジュール
シリコーンのキーパッドのアセンブリ
シリコンキーパッドアセンブリは、モールドキーパッド、回路、連絡先、アクチュエータ、LED、コネクタ、スペーサ、キャリア、エンクロージャーダム、機能テスト、パッケージ、および1つのリリースモジュール内のコントロールされた変更パスの責任を置きます。
スコープ定義キーパッド、回路、照明、コネクター、キャリアおよび供給された境界
整列したデータム接触、サポート、圧縮、停止、ハウジングおよびサービス パス
機能 証拠される適合、キー操作、電気テスト、光学結果および包装
アセンブリ ルートは分けられた部品間のインターフェイスを閉まります
シリコーン キーパッド アセンブリは、成型キーパッドと、PCB、FPC、PET、メンブレン回路、接点またはアクチュエーター、LED、コネクタ、スペーサー、接着剤、キャリア、ベゼル、ハードウェア、および OEM が要求するテスト境界の一部またはすべてを組み合わせたものです。
有用なスコープは部分数で定義されていません。 接触の直線、主高さ、サポート、懸命に停止、遮断、照明、コネクターのルーティング、エンクロージャの適合、機能点検、包装を所有し、制御を変えて下さい。
購入またはエンジニアリングが1つの責任ある供給モジュールを必要とする場合、このルートを使用します。 主要な必要性が接触、光学、または凡例インターフェイスが他の場所で統合される形成されたキーパッドであるとき他の子供のルートを使用して下さい。
シリコーンのキーパッドのアセンブリが適する条件:
- 形成されたキーパッドおよび回路は次のアセンブリ ステップのために整列され、準備が整列されなければなりません
- キーの感触、接触、照明、コネクタ、サポートは共有データに依存します
- 1つの製造者は材料および機能点検の承認済み手形を所有する必要があります
- OEMはマットのエンクロージャ、電気インターフェイスおよび受諾の証拠を提供できます
6つの境界決定 供給モジュールが本当に統合されているかどうか
束ねられた郵送物は責任および証拠が明示されていない限りアセンブリ指定ではないです。
機械的データム
コントロールキーパッド、回路、キャリア、ハウジング、キー、停止、サポート、圧縮およびファスナーの関係を解放して下さい。
故障モード別のデッサンが異なった起源を使用するのでキーは感じを結合するか、または変更します。
電気インターフェイス
コントロール回路タイプ、ピン配置、コネクタ、接点、LED、コンポーネント、テスト ポイント、負荷、嵌合境界を定義します。
故障モードアセンブリは連続性を渡しますがOEMのコントローラーとインターフェイスしません。
光学インターフェイス
コントロールLED、アートワーク、コーティング、拡散器、障壁、スペーサ、ハウジングの壁、動力を与えられた状態および眺めの状態を制御して下さい。
故障モード緩いモジュールは正しく見えますが、エンクロージャの取付けの後でライトを漏らします。
機能テスト
コントロール名前 主操作、導通または抵抗、マトリックス、LED、コネクター、視覚、次元および治具は点検します。
故障モード最終的な点検はモジュールの仕事を証明しないで部品が現在あることを確認します。
包装および変更
コントロール保護、オリエンテーション、ライナー、ESDを定義し、関連する、トレーサビリティ、承認されたリビジョン、および再認定トリガー。
故障モード接触、コーティング、またはコネクターは点検の後で傷つかないか、または取り替えられます。
供給された境界、合う境界およびテスト境界を指定する
アセンブリ図面は、両方の企業がJASPERの供給、OEMの供給、どのように2つのメイト、およびどのような証拠が出荷を承認するかを識別できるようにする必要があります。
| デコレーション | レビューのオプション | リリースの質問 |
|---|---|---|
| キーパッドの構造 | 導電性接触、アクチュエータ、バックライト、レーザーエッチング、成形窓、エッジシール、またはプロジェクトの組み合わせ | どのキーパッドの修正がモジュールに属するか。 |
| 回路および部品 | PCB、FPC、PET、メンブレン回路、LED、抵抗器、コネクタ、ドーム、センサー、またはプロジェクトエレクトロニクス | 回路のリビジョン、ピンアウト、フィニッシュ、およびポピート状態が制御されるか。 |
| サポートおよびキャリア | スペーサ、接着剤、版、キャリア、斜面、肋骨、停止、ファスナー、ガスケット、またはエンクロージャの特徴 | アライメント、高さ、圧縮、サービスアクセスを維持するものは何ですか? |
| 嵌合インターフェース | OEMエンクロージャ、コントローラー、表示、ケーブル、ハードウェア、シール、接地、または隣接するメカニズム | インストールされた承認に必要な顧客境界は? |
| 機能的証拠 | 導通、抵抗、マトリックスのスキャン、LEDの点検、主操作、次元、視覚または治具テスト | 出荷されたモジュールが次のステップで準備できるテストは? |
| 生産管理 | BOM、承認されたソース、改訂、作業指示、治具、トレーサビリティ、梱包、および再認定 | 制御されていない部分やプロセスの変更を防ぐものは何ですか? |
免責事項
同じインストールされたダムパスにすべてのレイヤーを割り当てる
キーパッド、接点、回路、LED、スペーサー、コネクタ、キャリア、エンクロージャをそれぞれ独立して中央に配置することはできません。承認済みデータムは、公差移動後の接点の重なり、キーの移動、ハード ストップ、光路、およびコネクタへのアクセスを保持する必要があります。
- キーパッドの工具細工が凍っている前にエンクロージャおよび回路モデルを共有して下さい
- 特徴、サポート高さ、圧縮および堅い停止の位置を定義して下さい
- 取付けおよびサービスによるケーブルおよびコネクターのアクセスを見直して下さい
- 実際の住宅でエッジ、コーナー、隣接するキーの動作を承認

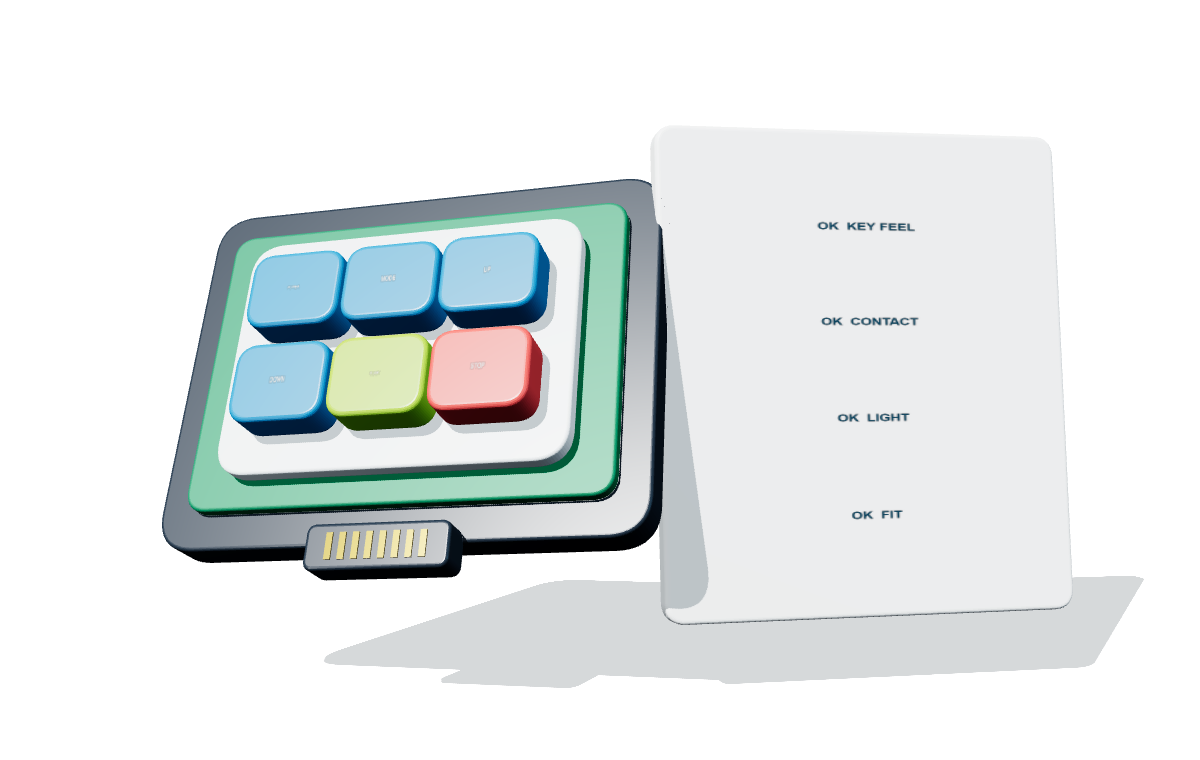

ファンクション・リリース
状態のモジュールを点検して下さいOEMは受け取ります
最終検査は、付属の境界線を表す必要があります。 キーパッドアセンブリは、出荷前に視覚、寸法、キー操作、連絡先、LED、コネクタ、適合、パッケージ、およびプロジェクト固有の証拠が必要な場合があります。
- モジュールをデッサンとして支える治具を使用して下さい
- 完全なキー操作証拠から独立したコンポーネントの継続
- 照明が含まれている通電時および非通電時出現を点検して下さい
- 最終検査後のコンタクト、コーティング、コネクタ、ライナーを保護します
アセンブリのデッサン、BOM、治具および取付けられたサンプルを一緒に解放して下さい
サプライヤーの境界を定義して下さい
JASPER 供給部品、OEM 供給部品、嵌合インターフェース、責任、および必要な証拠をリストします。
機械的および電気的基準を閉じる
キーパッド、接触、回路、サポート、キャリア、コネクター、ハウジング、ピンアウトおよび許容の動きを一直線に並べて下さい。
BOMおよびプロセスを解放して下さい
材料、承認された源、アートワーク、回路、アセンブリ順序、クリーニング、治具および仕事の指示を締めて下さい。
インストールされた初回品を承認する
適合、キー操作、接触、照明、コネクターのアクセス、シーリング インターフェイス、取り外しおよび包装を点検して下さい。
制御の繰り返しの生産
リビジョン制御、機能検査、トレーサビリティ、パッケージング、および名前付きリクアルフィケーショントリガーを使用します。
アセンブリを所有するインターフェイスでアセンブリの障害を診断する
取付けの後でキー操作感の変更
キャリアの高さ、ハウジングの肋骨、圧縮、場所、回路 サポート、締める物および隣接のキーを見直して下さい。
接触は緩く働きますが、組み立てられて失敗します
コンタクトの着地、基板のたわみ、データムの動き、汚れ、スペーサーの高さ、コネクタの取り扱いを確認します。
ハウジングに軽い漏出が現れます
エンクロージャの仕切り、スペーサ色、LEDの位置、端の道、キーパッドの圧縮および隣接のキーを見直して下さい。
コネクターかケーブルはサービスに困難です
インサートパス、曲げ半径、負担軽減、ラッチアクセス、アセンブリシーケンス、保持ケーブル長を確認します。
シリコーンのキーパッドのアセンブリは合います
産業ハンドヘルド制御
キーパッド、PCBまたはフレックス、コネクタ、キャリア、およびコンパクトなフィールド機器に供給された機能検査。
医学および実験室装置
クリーニング、オペレータの使用、回路、照明、エンクロージャおよび証拠のまわりで確認される制御されたモジュール。
交通機関インターフェイス
座席、コンソール、サービス、および共同機械的、電気的、および光学的なダムと専門制御。
海洋および屋外の制御
キーパッドの端、回路保護、コネクター、ハウジングおよび露出が一緒に確認されるモジュール。
セキュリティとアクセスデバイス
PIN パッド、リモコン、アラーム コントロール、およびリーダーには、回路および機能検査が付属しています。
家電・機器
色、記号、照明、PCB、コネクター、および土台サポートを結合する作り付けの鋳造物制御モジュール。
アセンブリのデッサン、BOMの方向、回路およびエンクロージャを送って下さい
初期ファイルが不備になる場合があります。 キーパッドの概念、回路イメージ、エンクロージャ モデル、コネクターの条件および供給された規模のノートは責任を定義し始めるのに十分です。
- 組立図、分解図、キーパッドモデル、回路図、エンクロージャモデル
- 供給された部品、顧客供給された部品、BOMの方向および承認された源の限界
- キーの動作、接点またはアクチュエーター、回路、ピン配置、コネクタ、LED、およびコンポーネント
- スペーサー、接着剤、キャリア、ガスケット、ハードウェア、ドラム、圧縮および懸命な停止
- 機能テスト、視覚および次元の点検、合う治具および受諾の証拠
- サンプル量、年次容積、トレーサビリティ、包装、サービスおよび変更制御
シリコーンキーパッドアセンブリFAQ
シリコーンキーパッドアセンブリに含まれているものは何ですか?
範囲には、成形キーパッド、接点またはアクチュエーター、PCB、FPC、PET、またはメンブレン回路、LED、コンポーネント、コネクタ、スペーサー、接着剤、キャリア、ベゼル、ハードウェア、および機能検査が含まれます。リリースされた図面と BOM によって実際の境界が定義されます。
JASPERはPCBに組み立てられたキーパッドを供給できますか?
はい、プロジェクトが回路のリビジョン、連絡先、LEDおよびコンポーネントのスコープ、コネクタ、キャリアまたはサポート、エンクロージャインターフェイス、アセンブリ プロセス、機能テスト、包装および変更制御を定義するとき。
組み立てられたキーパッドはエンクロージャIPの評価を保証しますか。
普遍的なエンクロージャの評価は仮定しません。 シーリングは完全なハウジング、キーパッドの端、ガスケットまたは接着剤、圧縮、テールかコネクター パス、締める物、露出、アセンブリ プロセスおよび一致したテストによって決まります。
機能テストにはどのようなものがありますか?
テストを指定された境界に一致させます。これには、キー操作、導通性または抵抗、マトリックスの動作、LED、コネクタのピン配置、寸法、外観、取り付け治具、およびプロジェクト固有の条件が含まれる場合があります。
インストールされた初回品で承認すべきことは何ですか?
適合、キーの感じおよびリターン、接触機能、照明、コネクターのアクセス、サポート、圧縮、シーリング インターフェイス、サービス パス、出現、包装および使用される制御された修正を承認して下さい。
関連するシリコーンキーパッドリソース
別々の部分が別の失敗になる前に供給された境界を定義して下さい。
JASPERは、成形キーパッド、回路、接触、照明、コネクタ、キャリア、エンクロージャ、機能テスト、パッケージング、および1つのシリコンキーパッドアセンブリとして制御を変更することができます。
